百合机械 - 压力传感器放大器说明书
手机扫二维码查看
一．调零
1. 确认压力传感器辊上没有负载

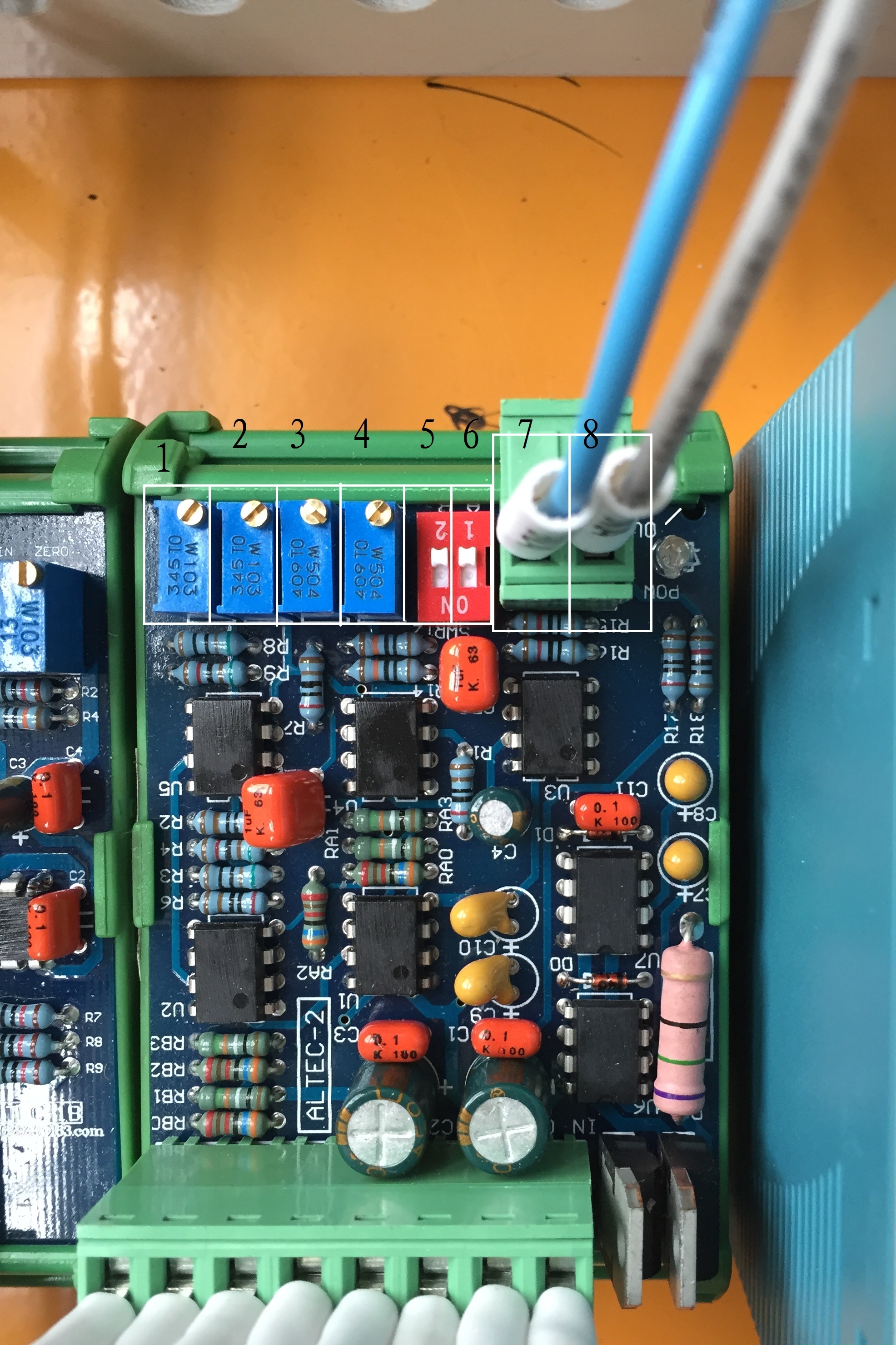

2. 用电流表直流电压档测量（图上7,8号角8号为+，7号为-），将拨档1拨为ON状态（图上6号位置）拨档2拨为OFF状态（图上5号位置），调节（图上2号位置电位器）使电压值为0V；将拨档1拨为OFF状态，拨档2拨为ON状态，调节（图上1号位置电位器）使电压值为0V。将两个拨档同时拨为ON状态，确保电压为0V。
3. 确保电压为0V后，观察触摸屏实时张力是否为0 N，若不是0 N,按住压力传感器清零键3秒以上，系统会自动清零。调零结束。
二．称重
1. 准备30KG重物用不易拉伸的绳子系好，将绳子按走料方向穿过压力传感器辊，使30KG重物吊起，绳子另一头绑好。
2. 用电流表直流电压档测量（图上7,8号角8号为+，7号为-），将拨档1拨为ON状态（图上6号位置）拨档2拨为OFF状态（图上5号位置），调节（图上4号位置电位器）使电压值为2.5V以上，将拨档1拨为OFF状态，拨档2拨为ON状态，调节（图上3号位置电位器）使电压值为2.5V以上。
注：两个值必须相等，以免导致不必要的误差，最多误差不过0.2V。将两个拨档同时拨为ON状态，确保电压为两个值的平均值。
3. 确定电压值后，观察触摸屏实际张力为多少。调节系统高级参数里对应的压力传感器系数，使实际张力的值为300N。（注：系统高级参数密码为12345678，里面其他参数不得自行修改，否则导致设备无法正常运行。）
4.卸下重物，称重完成。
