1. 为了最 大限度的减小滑差环、轴芯及配件的磨损，提升滑差轴的使用性能及寿命，请正确安装和使用滑差轴，做好维护保养工作：
1. 每使用一个星期后，必须将滑差环从轴芯上卸下或外移，把轴芯及滑差环上的纸屑、灰尘等杂物清理干净，并在羊毛毡上加注适量的针车油；然后再将滑差环按原样装配。

注意：滑差环之间一定要用塑料隔圈分隔，间隙保证各环独立转动自如。

1. 更换新的羊毛毡时，必须先在羊毛毡上加注适量的针车油，再装配滑差环。

注意：不要将锁紧方向装反（按设备上收卷滑差环原有转向装配）。

1. 建议每半年更换一次羊毛毡（根据实际状态）。在使用过程中，如果发现羊毛毡有变硬现象，应立即更换。
2. 必须在滑差轴的承重范围之内使用，严禁超负荷运行。
3. 严禁外力撞击滑差轴！轻取轻放，水平稳固支承，闲置时垂直放置，避免弯曲。
1. 滑差环安装步骤：

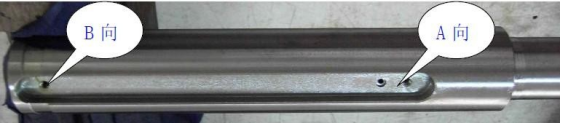

↑键槽 A 向（即通气端）是有一个螺丝孔和一个通气孔，B 向只有螺丝孔。

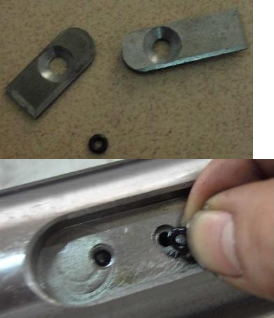

↑图为 45mm 和 35mm 垫片和密封圈。↑1、把密封圈放入通气孔的小台阶上。

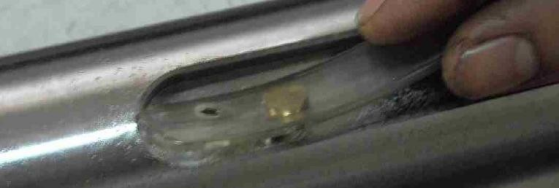

↑2、将胶管有通气接口的一头放入 A 向键槽中，接口对准通气孔。

↑3、用 45mm 的垫片压住胶管，再用螺丝压住，暂不用锁紧。

↑4、把胶管拉直至向 B 向，用 35mm 的垫片把羊毛毡有孔的一头和胶管一起压住，用螺丝锁紧在 B 向。

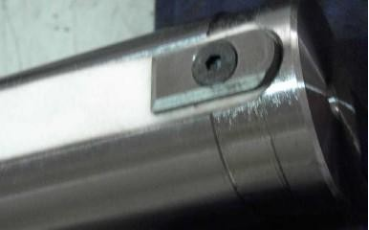

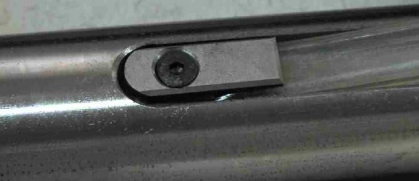

←B 向装好后。

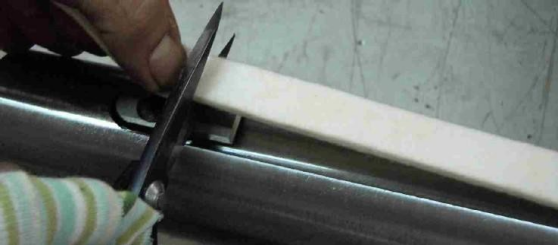

↑5、将羊毛毡拉直至 A 向，大概长出垫片 10~15mm，剩余的剪掉。

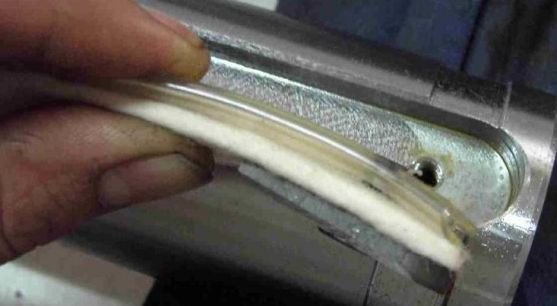

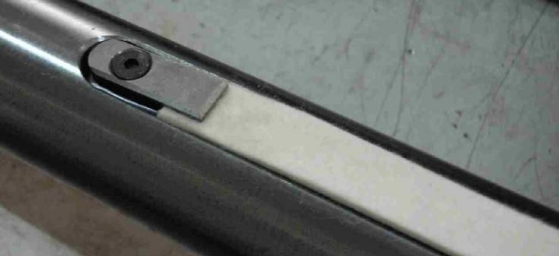

↑6、把羊毛毡塞入垫片下，锁紧螺丝。

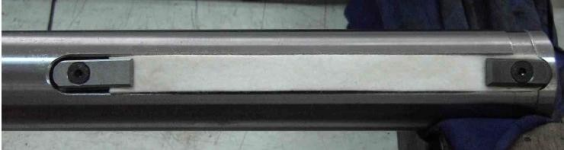

↑装好后效果。

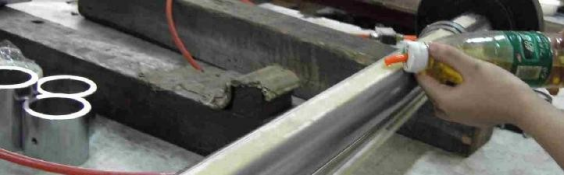

↑7、装好胶管和羊毛毡之后，均匀加注适量的针车油。

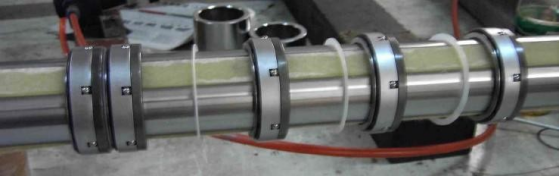

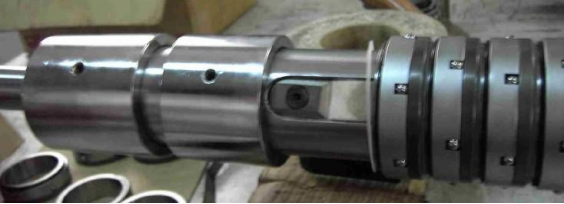

↑8、将轴套套入轴心，用螺丝锁紧，轴套长度按图纸。再将滑差环套入轴心，涨紧方向按贵公司要求，环与轴套、环与环之间一定要用尼龙隔圈隔开。

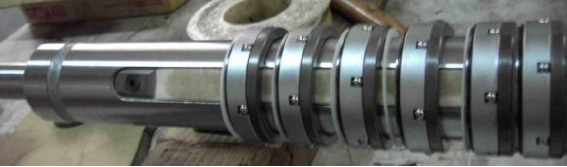

↑9、套完整轴

↑10、将轴套套入轴心，轴套与末端滑差环之间留 0.5mm 间隙，用螺丝锁紧轴套。并将这 0.5mm 的间隙均匀分拨到整轴的各个滑差环之间，保证每个滑差环转动自如。

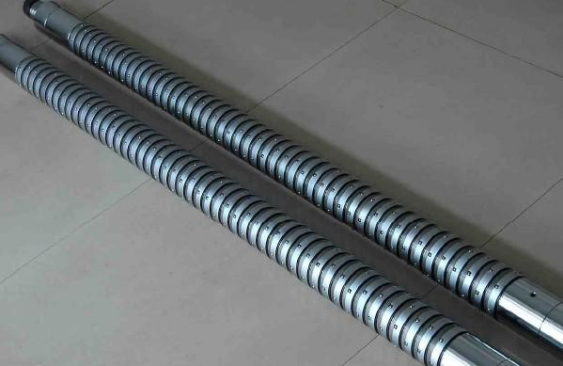

↑整轴示意图，轴套长度按图纸
说明：1、单、双滚朱滑差轴的安装步骤与上述相同。
2、维护保养、更换气囊时，拆的步骤与上述相反。
3、滑差环与滑差环之间一定要加隔圈，保留适当的间隔。
4、必须在滑差轴的承重范围之内使用，严禁超负荷运行。
5、滑差轴要保持清洁、润滑使用。所以要经常除尘除屑，加缝纫机油。
6、严禁外力撞击滑差轴！轻取轻放，水平稳固支承，闲置时垂直放避免弯曲。
